一、系統簡介

1、概述

    消防電氣控制裝置（消防泵自動巡檢控制設備）依據國家標準GB16806-2006《消防聯動控制系統》生產制造，采用優質變頻器控制頻率，液晶顯示和數據設定，運行安全穩定?？墒謩踊蜃詣訉ο辣媒M進行周期性巡檢功能，防止水泵銹蝕，符合GB16806-2006標準設計的一款產品，用于消防泵自動巡檢控制設備中的邏輯運算、自動遠程信號處理、接觸器驅動、電壓電流顯示及負載故障保護切換，適用于15～160KW的水泵。

2、產品特點

? 具有過電壓、欠電壓、電源缺相、短路、過電流、過載等保護?？蓪崿F(xiàn)消防設備的自檢。

? 啟動功率小、不會對電網造成沖擊;

? 不給消防給水管網加壓、不會影響管網系統安全;

? 防止水泵銹蝕及銹死現象的發生和電機除潮等;

? 以消防方式進行巡檢時，設防超壓裝置;

? 正在巡檢時接到消防命令0.5秒切換到消防工作狀態;

? 巡檢功耗低，僅是額定功率的1%左右;

? 具有RS485標準接口，預留數宇監控接口（定制款）;

? 可與消防中控室聯網，數據遠程傳輸和遙控;。

? 可以與消防控制中心的有源220V、直流24V或無源常開信號聯動，并備有應答的反饋子。

? 具有手動、自動和消防控制中心遠控等功能。

? 具有遠程監控的通訊接口，可與監控中心通訊，實現設備的中心監控或管理，出現故障遠程監控排除。

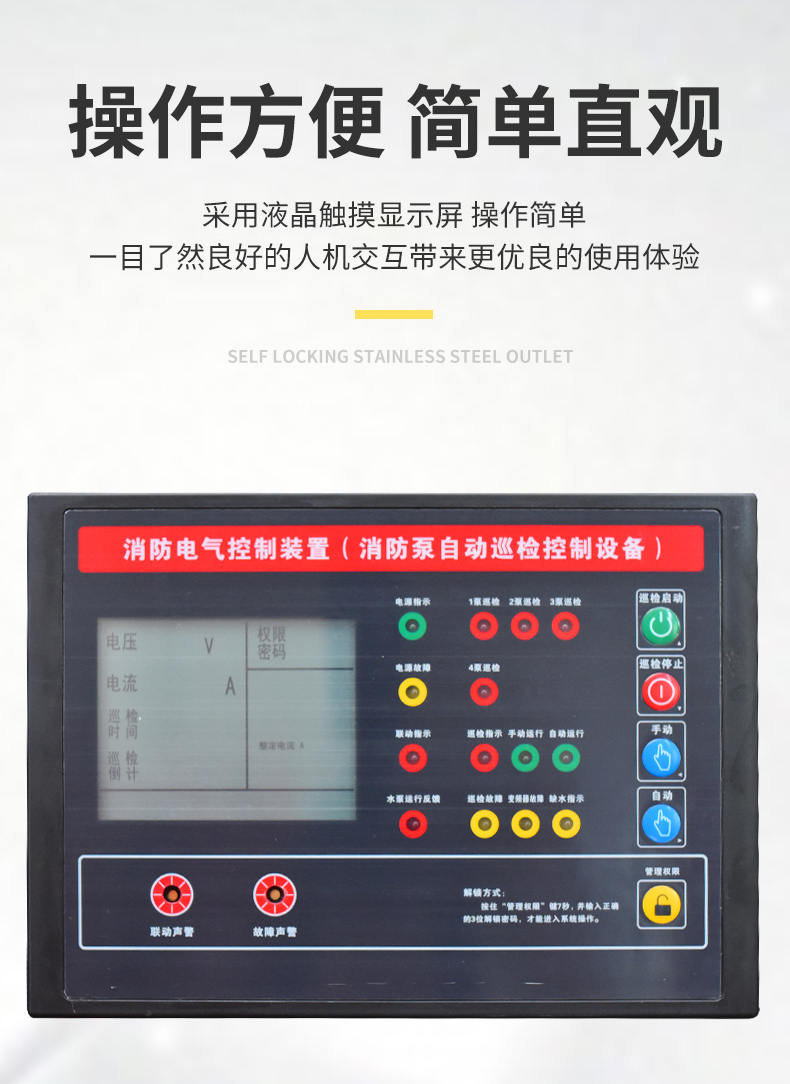

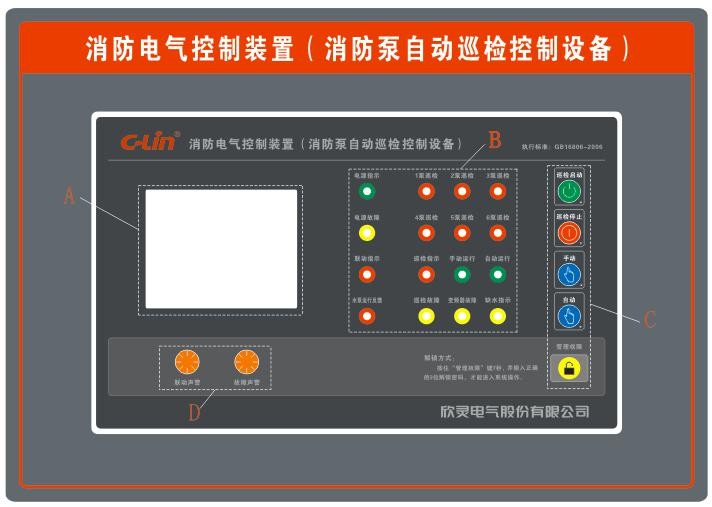

3、操作面板

A區：液晶屏顯示區域

B區：LED指示燈區域

C區：按鍵操作區域

D區：聯動、故障聲警區

4、按鍵介紹

按鍵名稱	按鍵圖標	按鍵功能
巡檢啟動/△		1、按【巡檢啟動】鍵開始巡檢； 2、在參數設置界面，按【巡檢啟動】鍵為參數值加1，長按【巡檢啟動】鍵為參數值快速增加；
巡檢停止/▽		1、按【巡檢停止】鍵停止巡檢； 2、在參數設置界面，按【巡檢停止】鍵為為參數值減1，長按【巡檢停止】鍵為參數值快速減小；
手動		切換模式為手動模式；
自動		切換模式為自動模式；
管理權限		長按【管理權限】鍵7秒，并輸入正確的3位密碼，再按【管理權限】鍵解鎖密碼，才能進入系統操作面板；

二、系統參數描述

1、參數默認值對照表

2、管理權限密碼設置：

本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備操作控制，控制面板上設有專門的【管理權限】按鍵和密碼顯示窗口，當顯示《- - -》時代表控制系統已鎖住，通過按住【管理權限】鍵5s，窗口回閃爍顯示《0 0 0》，代表可進行輸入權限密碼（初始密碼001），通過【巡檢啟動/△】鍵【巡檢停止/▽】輸入正確密碼后，按一下【管理權限】，顯示《r u n》代表系統已解除權限，也可直接按住自動鍵5秒鐘自動解鎖，可進行對設備操作及控制。

3、參數進入方法：

在管理權限解除的情況下，通過按住【手動】鍵3秒方可進入主菜單，此時液晶屏第一行顯示參數代碼《P 0 1》，第二行顯示參數值。

4、參數設置方法：

進入參數設置菜單后，可通過以下方式進行參數操作：

a、切換參數代碼：通過按【手動】后退切換菜單和【自動】鍵前進切換菜單；

b、參數值修改：通過按【巡檢啟動/△】鍵為參數值加1，長按按【巡檢啟動/△】鍵為參數值快速增加；按【巡檢停止/▽】鍵為參數值減1，長按按【巡檢停止/▽】鍵為參數值快速減?。?/span>

c、參數值保存并退出菜單：設置完所有的參數，按【管理權限】鍵退出參數設置菜單，并永久保存所有設置的參數。

5、完整參數描述：

Group P0組： 應用宏

1、 P01參數：權限密碼·······

該參數定義：管理權限解鎖密碼。（出廠默認選擇為“001”）

可設置范圍：000～999

2、 P02參數：聯動聲警·······

該參數定義：允許開啟或關閉聯動報警器的聲音。（出廠默認選擇為“ON”）

ON = 開啟

OFF = 關閉

3、 P03參數：故障聲警·······

該參數定義：允許開啟或關閉故障報警器的聲音。（出廠默認選擇為“ON”）

ON = 開啟

OFF = 關閉

4、 P04參數：接觸器反饋·······

該參數定義：防止接觸器出現主觸點粘住或線圈不工作，造成主回路短路或水泵不啟動或不運行，采用接觸器的常開觸點連鎖，具體接線方法參照接線原理圖。（出廠默認選擇為 “ON ”）

ON = 開啟

OFF = 關閉

5、 P05參數：缺水保護·······

該參數定義：打開或關閉缺水保護功能。（出廠默認選擇為“ON”）

ON = 開啟

OFF = 關閉

6、 P06參數：缺水保護時間·······

該參數定義：缺水信號延時保護動作，防止水面震蕩產生誤動作。（出廠默認選擇為“3”）

可設置范圍：1～30，單位為：秒

Group P1組： 巡檢控制

7、 P11參數：上電時手動/自動選擇·······

該參數定義：上電時手動/自動默認選擇。（出廠默認選擇為“0”）

0 = 手動

1 = 自動

8、 P12參數：啟動避讓時間·······

該參數定義：由于水泵在剛啟動的時候電流將遠遠大于保護電流的值，因此需要設置此參數來避讓啟動時大電流的保護，根據不同功率的水泵設置不同。（出廠默認選擇為“5”）

可設置范圍：1～60，單位為：秒

9、 P13參數：信號延時啟動時間·······

該參數定義：巡檢指示開始到1泵巡檢啟動的延時時間。（出廠默認選擇為“1”）

可設置范圍：1～30，單位為：秒

10、P14參數：自動巡檢時間的單位·······

該參數定義：自動巡檢時間單位。（出廠默認選擇為“0”）

0 = 秒

1 = 分鐘

11、P15參數：自動巡檢周期的單位·······

該參數定義：自動巡檢周期的單位。（出廠默認選擇為“0” ）

0 = 分鐘

1 = 小時

12、P16參數：自動巡檢控制模式·······

該參數定義：自動巡檢控制模式，有一控二、一控三、一控四、一控五、一控六五種模式（出廠默認選擇為“6”）

2 = 一控二

3 = 一控三

4 = 一控四

5 = 一控五

6 = 一控六

13、P17參數：自動巡檢換泵間隔時間·······

該參數定義：自動巡檢前面的泵停止到后面泵啟動之間的間隔時間（出廠默認為“5”）

可設置范圍：1～250，單位為：秒

14、P18參數：自動巡檢時間·······

該參數定義：自動巡檢每臺泵的巡檢工作時間。（出廠默認選擇為“10”）

可設置范圍：1～9999，P14=0時單位為：秒，P14=1時單位為：分

15、P19參數：自動巡檢周期時間·······

該參數定義：自動巡檢結束到下一次自動巡檢的間隔時間。（出廠默認選擇為“3”）

可設置范圍：1～999，P15=0時單位為：分，P15=1時單位為：小時

Group P2組： 電流參數

沈陽消防研究所檢測負載電流對照表

額定功率	額定電流（A）	過流115% 不保護	過流150% 保護	出廠默認 130%保護值	互感器選擇
7.5KW	11.4	13.1	17.1	14.8	S715-200電流互感器
11KW	16.7	19.2	25.0	21.7
15KW	22.8	26.2	34.2	29.6
18.5KW	28.2	32.4	42.3	36.7
22KW	33.5	38.5	50.2	43.5
30KW	45.6	52.4	68.4	59.2
37KW	56.3	64.7	84.4	73.2
45KW	68.5	78.8	102.7	89.0
55KW	83.7	96.2	125.5	108.8
75KW	114	131.1	171.0	148.2
90KW	137	157.5	205.5	178.1

16、P21參數：電流額定值·······

該參數定義：電機額定電流值。（出廠默認選擇為“60”）

可設置范圍：20 ～ 200， 單位為：A

17、P22 參數：過流保護百分比·······

該參數定義：水泵過流為額定電流的百分比保護設定值。（出廠默認選擇為“130”）

可設置范圍：OFF～100～200，單位：%

18、P23 參數：過流保護時間·······

該參數定義：水泵過流保護延時時間。（出廠默認選擇為“5”）

可設置范圍：1～120，單位為：秒

19、P24 參數：三相不平衡百分比·······

該參數定義：任意兩相相差大于此百分比時為三相不平衡故障。（出廠默認選擇為“50”）

可設置范圍：OFF～1～90  選擇OFF為關閉三相不平衡保護功能。單位：%

20、P25 參數：欠載電流百分比·······

該參數定義：當電流低于額定電流的此倍數時為欠載故障。（出廠默認選擇為“OFF”）

可設置范圍：OFF～1～99  選擇OFF為關閉欠載保護功能。 單位：%

Group P3組： 電壓參數

21、P31參數：過壓保護值·······

該參數定義：監測過電壓保護。（出廠默認選擇為“OFF”）

可設置范圍：420 ～ 460 ～ OFF 選擇OFF為關閉過電壓保護功能。單位為：V

22、P32 參數：過壓保護時間·······

該參數定義：過壓保護延時時間。（出廠默認選擇為“3”）

可設置范圍：1～30，單位為：秒

23、P33參數：欠壓保護值·······

該參數定義：監測欠電壓保護。（出廠默認選擇為“OFF”）

可設置范圍：OFF ～ 260 ～ 360 選擇OFF為關閉欠電壓保護功能。  單位為：V

24、P34 參數：欠壓保護時間·······

該參數定義：欠壓保護延時時間。（出廠默認選擇為“5”）

可設置范圍：1～30，單位為：秒

Group P4組： 互鎖信號

25、P41參數：消防柜互鎖輸入信號接口方式·······

該參數定義：消防柜互鎖輸入信號接口方式。（出廠默認選擇為“0”）

0 = 常開

1 = 常閉

三、顯示信息及接線端口描述

1、顯示信息描述

（1）液晶屏顯示內容如下：

【電壓】  工作時顯示監測電壓值；設定參數時顯示菜單序號，如“P01”；

【電流】  工作時顯示水泵最大相電流值；設定參數時顯示參數值；

【巡檢時間】顯示水泵巡檢工作時間計時；單位為分時【M】亮，單位為秒時【S】亮；

【巡檢倒計】顯示水泵巡檢周期倒計時間，閃爍說明開始計時；單位為小時時【H】亮，單位為分時【M】亮；

【權限密碼】 顯示“- - -”表示系統已鎖，顯示“0 0 0”數字閃爍表示要輸入正確密碼，顯示“r u n”表示系統已解鎖；

【1泵】【2泵】【3泵】【4泵】【5泵】【6泵】 表示當前工作的泵序號；

【整定電流】 表示設定的電機額定電流值；

【20%】【40%】等表示實際工作電流是額定電流的倍率檔位；

【1泵故障】 字符點亮時：說明水泵1巡檢時出現故障，需要排除1泵故障；

【2泵故障】 字符點亮時：說明水泵2巡檢時出現故障，需要排除2泵故障；

【3泵故障】 字符點亮時：說明水泵3巡檢時出現故障，需要排除3泵故障；

【4泵故障】 字符點亮時：說明水泵4巡檢時出現故障，需要排除4泵故障；

【5泵故障】 字符點亮時：說明水泵5巡檢時出現故障，需要排除5泵故障；

【6泵故障】 字符點亮時：說明水泵6巡檢時出現故障，需要排除6泵故障；

   （2） LED指示燈指示：

   【電源指示】點亮時：  控制器通電，指示燈即點亮；

   【電源故障】點亮時：  電源電壓有故障；

   【聯動指示】點亮時：  表示有遠程聯動信號；

   【水泵運行反饋】點亮時：  表示受控設備正在工作；

   【1泵巡檢】點亮時：  表示1泵處于巡檢狀態；

   【2泵巡檢】點亮時：  表示2泵處于巡檢狀態；

   【3泵巡檢】點亮時：  表示3泵處于巡檢狀態；

   【4泵巡檢】點亮時：  表示4泵處于巡檢狀態；

   【5泵巡檢】點亮時：  表示5泵處于巡檢狀態；

   【6泵巡檢】點亮時：  表示6泵處于巡檢狀態；

   【巡檢指示】點亮時：  表示系統開始進入巡檢狀態；

   【手動運行】點亮時：  表示系統處于手動模式；

   【自動運行】點亮時：  表示系統處于自動模式；

   【巡檢故障】點亮時：  表示巡檢過程中出現交流接觸器故障，受控設備未正常運行；

   【變頻器故障】點亮時：表示系統監測到變頻器故障信號；

   【缺水故障】點亮時：  表示系統監測到缺水故障信號；

2、接線端口描述

  （1）、X0端口介紹：共10個接線口（具體接線方式參考接線原理圖）

u 1#、2#端口：接三相電其中兩相，

1#、2#端口作為檢測三相電電壓輸入端口；

u 3#端口：此端口閑置；

u 4#端口：接開關電源24V正極；

u 5#端口：接開關電源24V負極；

        4#、5#端口作為控制器電源輸入端口，正負極不能接反；

u 6#端口：PE端口，接地線；

u 7#端口：接電流互感器底座上的Ia 端口；

u 8#端口：接電流互感器底座上的Ib 端口；

u 9#端口：接電流互感器底座上的Ic 端口；

u 10#端口：接電流互感器底座上的Com 端口；

        7#、8#、9#、10#端口作為檢測水泵電機工作電流的信號輸入接口；

  （2）、X1端口介紹：共9個接線口（具體接線方式參考接線原理圖）

? 1#端口：消防聯動信號，為常開信號輸入，另一端接X0端口的4#端子；

? 2#端口：水流開關信號，為常開信號輸入，另一端接X0端口的4#端子；

? 3#端口：缺水保護開關信號，為常開信號輸入，另一端接X0端口的4#端子；

? 4#端口：1#消防柜互鎖信號，當P41=0時為常開信號輸入，當P41=1時為常閉信號輸入，另一端接X0端口的4#端子；

? 5#端口：2#消防柜互鎖信號，當P41=0時為常開信號輸入，當P41=1時為常閉信號輸入，另一端接X0端口的4#端子；

? 6#端口：3#消防柜互鎖信號，當P41=0時為常開信號輸入，當P41=1時為常閉信號輸入，另一端接X0端口的4#端子；

? 7#端口：工作泵運行監測信號輸入端，為1泵、2泵、3泵、4泵、5泵、6泵交流接觸器反饋信號并聯監測，為常開信號輸入，另一端接X0端口的4#端子；

? 8#端口：變頻器故障信號，為常開信號輸入，另一端接X0端口的4#端子；

? 9#端口：電源故障信號，為常開信號輸入，另一端接X0端口的4#端子

  （3）、X2端口介紹：共17個接線口（具體接線方式參考接線原理圖）

? 1#、2#端口：為變頻器啟動信號，內部繼電器觸點容量為10A，無源常開觸點；

? 3#端口：為4#、5#、6#、7#、8#輸出反饋信號公共端；

? 4#端口：為手動反饋信號，內部繼電器觸點容量為10A，無源常開觸點；

? 5#端口：為自動反饋信號，內部繼電器觸點容量為10A，無源常開觸點；

? 6#端口：為巡檢故障反饋信號，內部繼電器觸點容量為10A，無源常開觸點；

? 7#端口：為運行反饋信號，內部繼電器觸點容量為10A，無源常開觸點；

? 8#端口：為聯動反饋信號，內部繼電器觸點容量為10A，無源常開觸點；

? 9#端口：為巡檢指示中間繼電器驅動信號輸出端，內部的繼電器觸點容量為10A，此端口輸出為火線，中間繼電器的線圈另外一端應接零線；

? 10#端口：為隔離接觸器驅動信號輸出端，內部的繼電器觸點容量為10A，此端口輸出為火線，外部接觸器的線圈另外一端應接零線；

? 11#端口：為1泵接觸器驅動信號輸出端，內部的繼電器觸點容量為10A，此端口輸出為火線，外部接觸器的線圈另外一端應接零線；

? 12#端口：為2泵接觸器驅動信號輸出端，內部的繼電器觸點容量為10A，此端口輸出為火線，外部接觸器的線圈另外一端應接零線；

? 13#端口：為3泵接觸器驅動信號輸出端，內部的繼電器觸點容量為10A，此端口輸出為火線，外部接觸器的線圈另外一端應接零線；

? 14#端口：為4泵接觸器驅動信號輸出端，內部的繼電器觸點容量為10A，此端口輸出為火線，外部接觸器的線圈另外一端應接零線；

? 15#端口：為5泵接觸器驅動信號輸出端，內部的繼電器觸點容量為10A，此端口輸出為火線，外部接觸器的線圈另外一端應接零線；

? 16#端口：為6泵接觸器驅動信號輸出端，內部的繼電器觸點容量為10A，此端口輸出為火線，外部接觸器的線圈另外一端應接零線；

? 17#端口：為接觸器驅動信號公共輸入端（火線）；

四、產品接線圖
